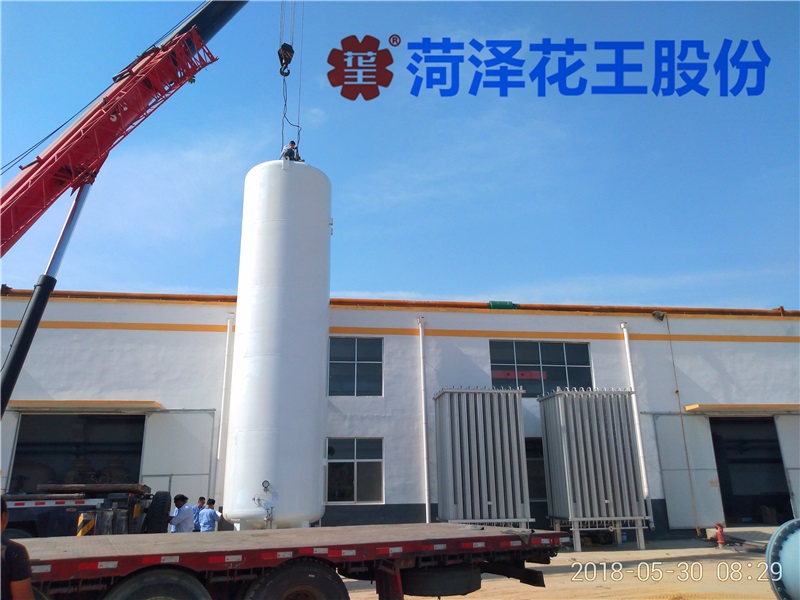

液氧儲罐結構

液氧儲罐結構

1、液氧儲罐為固定式真空絕熱深冷壓力容器，固定式真空絕熱深冷壓力容器應同時滿足以下條件的深冷容器:

a) 內容器工作壓力不小于0、1 MPa;
b) 幾何容積不小于1m";
c) 絕熱方式為真空粉末絕熱、真空復合絕熱或高真空多層絕熱;
d) 儲存介質為標準沸點不低于-196℃的冷凍液化氣體。

2、罐體的界定范圍如下:
a)罐體與外部管路焊接連接的第一道環向接頭的坡口端面,螺紋連接的第一個螺紋接頭端面,法蘭連接的第一個法蘭密封面:
b)罐體開孔部分的端蓋及其緊固件;
c)罐體與非受壓元件的連接焊縫。
注1:管路包括所有深冷容器自帶的可能與介質接觸的管子與管件。
注2:主要受壓元件包括內容器簡體、內容器封頭以及與介質接觸的管座、凸緣、工藝人孔筒體、工藝人孔封頭等。
2.1
夾層 annular space
內容器與外殼之間形成的密閉空間。
2.2
罐體tank
由內容器、外殼和絕熱層等組成的壓力容器。
2.3
內容器 inner vessel
儲存冷凍液化氣體,并能承受工作壓力的內膽。
2.4
外殼 outer jacket
形成和保護真空絕熱空間的密封容器。
2.5
冷凍液化體rfrigerate iqutied gas
在儲存過程中由于溫度低而部分呈液態的氣體,臨界溫度一般不高于-50℃、

2.6
真空絕熱深冷壓力容器 vacum insulated cryogenic pressure vesse
由儲液內容器和維持真空絕熱空間的外殼組成,且有一套完整的安全附件、儀表裝置及滿足操作要求的系統,用于儲存冷凍液化氣體的壓力容器。
2.7

高真空多層絕熱 high vacuum mutilayer insulation
,罐體的夾層空間內設置多層交替組合的間隔材料和反射屏,并抽至高真空所形成的絕熱方式。
2.8

真空粉未絕熱vacuum powder insulation
罐體的夾層空間內充填多孔微粒絕熱材料并抽真空所形成的絕熱方式。
2.9
真空復合絕熱vacum composite insulation
夾層空間內除設置高真空多層絕熱材料外,還局部充填超細玻璃纖維絕熱材料,并抽至高真空所形成的絕熱方式。
2.10
幾何容積geometric volume
按設計的幾何尺寸確定的內容器內部體積,扣除內件所占的體積。
2.11
自增壓器pressure build coil
將內容器中引出的冷凍液化氣體汽化后返回內容器中,以提高內容器自身壓力的裝置。
